Электрогидравлические платформы с поворотной аппарелью

Подробнее

Акция

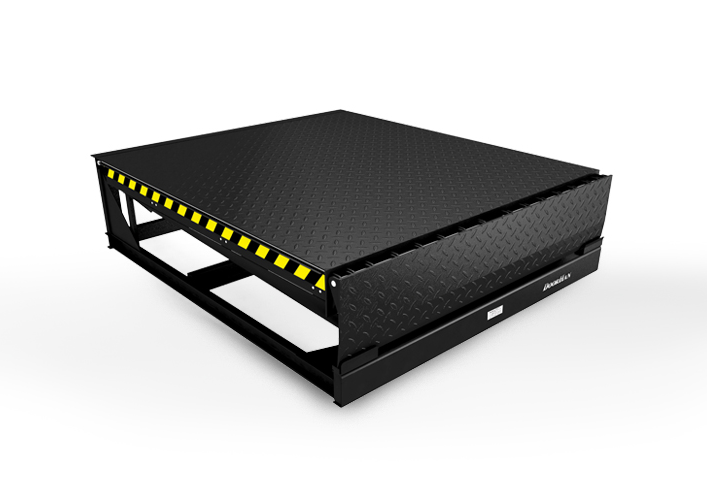

Электрогидравлические платформы с поворотной аппарелью

3dlbwho1

Электрогидравлические уравнительные платформы с поворотной аппарелью серии DLHH являются наиболее оптимальным устройством, позволяющим организовать перегрузочное место и обеспечить быструю погрузку и разгрузку. При активации платформа поднимается и аппарель, поворачиваясь, открывается. Далее платформа опускается, пока не достигнет пола кузова автомобиля. Система готова к работе. После окончания погрузочно-разгрузочных работ платформа поднимается, аппарель опускается и занимает вертикальное положение, затем платформа возвращается в исходную позицию. Установка может осуществляться как встроенным, так и подвесным способом монтажа.

Основные преимущества

наличие самоочищающихся шарниров между платформой и аппарелью;
длина аппарели составляет 400 мм (опционально может быть увеличена до 500 мм);
при работе с грузовиком, имеющим перекос, возможен наклон платформы в сторону до 100 мм;
благодаря желто-черной сигнальной полосе видно, что платформа находится выше уровня пандуса;
поверхность платформы выполнена из чечевичного листа для обеспечения наилучшего сцепления с колесами погрузчика;
опоры аппарели обеспечивают безопасное поперечное движение по платформе в закрытом положении;
система безопасности гидравлической установки мгновенно остановит платформу в случае разрыва шланга или несанкционированного отъезда машины в момент работы;
боковые шторки безопасности предотвращают попадание ног обслуживающего персонала в щель между платформой и приямком во время работы;
механизм фиксации (ремонтная подпорка) обеспечивает безопасное проведение технического обслуживания и ремонта платформы.

Технические характеристики

Размеры/особенности
Длина	2000/2500/3000/3500/4000 мм
Ширина	2000/2200/2400 мм
Рабочий диапазон
• вверх	0-480 мм
• вниз	0-430 мм
Толщина верхнего листа на крышке платформы
• для платформ с точечной нагрузкой 1,3 Н/мм²	8/(0,8-2,4)* мм
• для платформ с точечной нагрузкой 6,5 Н/мм²	10/(1,0-3,0)* мм
Цвет**	Черный (RAL 9005)
Количество подъемных цилиндров	2 шт.

* В скобках указана высота рифления.
** Окраска порошковая, с предварительной обработкой в дробеструйной камере.

Технические характеристики
Допустимая нагрузка	6000 кг (60 кН)/10000 кг (100 кН)
Максимальная точечная нагрузка
• верхний лист 10 мм	6,5 Н/мм²
• верхний лист 8 мм	1,3 Н/мм²
Мощность электропривода гидр. насоса	1,1 кВт
Питание	380 В, 3 фазы
Напряжение управления	24 В
Класс защиты	IP54
Рабочая жидкость	Mobil HVI
Класс очистки поверхности перед окраской	Sa 2
Толщина окрашиваемого слоя	60-90 мкм
Диапазон рабочих температур	От -30 до +50 °С

Масса
Длина, мм	2000
Масса, кг	870

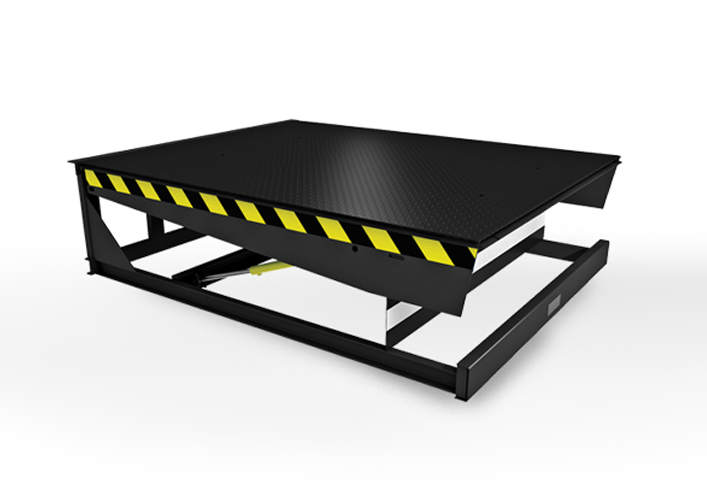

Электрогидравлические платформы с выдвижной аппарелью

Электрогидравлические уравнительные платформы с выдвижной аппарелью серий DS и DSI являются наиболее эффективным устройством, предназначенным для доступа погрузочной техники из склада в кузов грузовой машины при погрузочно-разгрузочных работах.

Подробнее

Электрогидравлические платформы с выдвижной аппарелью

Используются в случаях, когда необходимо максимально точно позиционировать аппарель в кузове автомобиля, например, при его боковой загрузке, а также при минимальном расстоянии между краем кузова автомобиля и грузом, расположенным внутри него.

Сегменты аппарели обеспечивают возможность работы с автомобилями, ширина которых уже ширины платформы. Принцип работы заключается в том, что при активизации платформа поднимается и аппарель выдвигается, далее платформа опускается, пока аппарель не достигнет пола кузова грузовика. После окончания погрузочно-разгрузочных работ платформа снова поднимается, аппарель задвигается, платформа возвращается в исходное положение. Установка осуществляется подвесным или встроенным типом монтажа.

Основные преимущества

длина аппарели составляет 500/1000 мм;
при работе с грузовой машиной, имеющей перекос, наклон платформы в сторону возможен до 100 мм;
благодаря желто-черной сигнальной полосе видно, что платформа находится выше уровня пандуса;
поверхность платформы выполнена из чечевичного листа для обеспечения наилучшего сцепления с колесами погрузчика;
опоры обеспечивают безопасное поперечное движение по платформе;
система безопасности гидравлической установки мгновенно остановит платформу в случае разрыва шланга или несанкционированного отъезда машины в момент работы;
механизм фиксации обеспечивает безопасное проведение технического обслуживания и ремонта платформы.

Технические характеристики

Размеры/особенности
Длина	2000/2500/3000/3500/4000 мм
Ширина	2000/2200/2400 мм
Рабочий диапазон • вверх • вниз	0-480 мм 0-430 мм
Толщина верхнего листа на крышке платформы • для платформ с точечной нагрузкой 1,3 Н/мм² • для платформ с точечной нагрузкой 6,5 Н/мм²	8/(0,8-2,4)* мм 10/(1,0-3,0)* мм
Цвет**	Черный (RAL 9005)
Количество подъемных цилиндров	2 шт.

Технические характеристики
Допустимая нагрузка	6000 кг (60 кН)/10000 кг (100 кН)
Максимальная точечная нагрузка • верхний лист 10 мм • верхний лист 8 мм	6,5 Н/мм² 1,3 Н/мм²
	6,5 Н/мм² 1,3 Н/мм²
Мощность электропривода гидр. насоса	1,1 кВт
Питание	380 В, 3 фазы
Напряжение управления	24 В
Класс защиты	IP54
Рабочая жидкость	Mobil HVI
Класс очистки поверхности перед окраской	Sa 2
Толщина окрашиваемого слоя	60-90 мкм
Диапазон рабочих температур	От -30 до +50 °С

Масса
Длина, мм	2000	2500	3000	3500	4000
Масса, кг	870	1000	1100	1200	1350

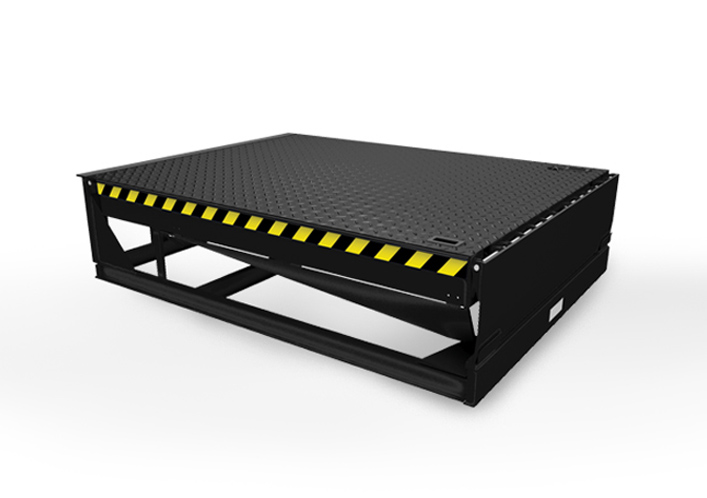

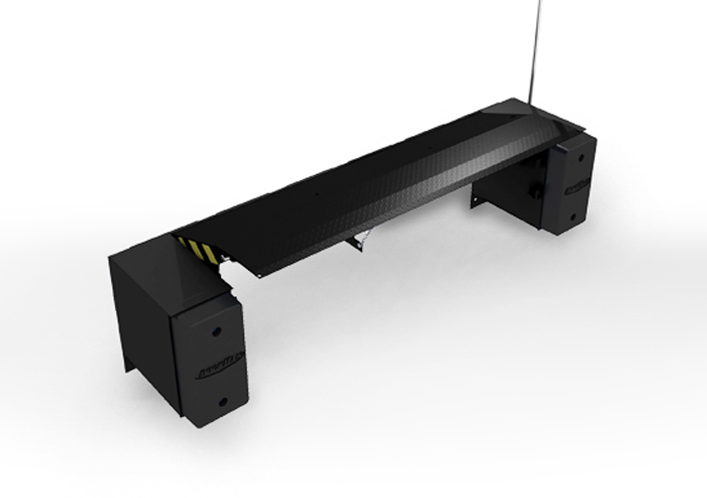

Механические платформы серии MODL

Механические уравнительные платформы серии MODL не требуют подведения электропитания, могут использоваться в случаях, когда отсутствует электричество и нет возможности установить электрогидравлическую платформу.

Подробнее

Механические платформы серии MODL

Механическая платформа поднимается вручную силой 2-х человек, при этом аппарель, поворачиваясь, открывается автоматически. Затем платформа опускается, пока не достигнет кузова грузовика. После окончания работ аппарель опускается, платформа приподнимается и возвращается в исходное положение. Установка осуществляется при помощи встроенного или подвесного монтажа.

Основные преимущества

наличие самоочищающихся шарниров между платформой и аппарелью;
длина аппарели составляет 400 мм;
при работе с грузовиком, имеющим перекос, наклон в сторону возможен до 100 мм;
благодаря желто-черной сигнальной полосе видно, что платформа находится выше уровня пандуса;
поверхность платформы выполнена из чечевичного листа для обеспечения наилучшего сцепления с колесами погрузчика;
боковые шторки безопасности предотвращают попадание ног обслуживающего персонала в щель между платформой и приямком во время работы;
механизм фиксации (ремонтная подпорка) обеспечивает безопасное проведение технического обслуживания и ремонта платформы;
опоры аппарели обеспечивают безопасное поперечное движение по платформе в закрытом положении.

Технические характеристики

Размеры/особенности
Длина	2500 мм
Ширина	1800/2000 мм
Масса	850 кг
Рабочий диапазон • вверх • вниз	0-310 мм 0-300 мм
Толщина верхнего листа на крышке платформы	6/(0,6-1,8)* мм
Цвет**	Черный (RAL 9005)

Технические характеристики
Допустимая нагрузка	6000 кг (60 кН)
Максимальная точечная нагрузка (верхний лист 6 мм)	1,3 Н/мм²
Класс очистки поверхности перед окраской	Sa 2
Толщина окрашиваемого слоя	60-90 мкм
Диапазон рабочих температур	От -30 до +50 °С

Механические платформы "МИНИДОК" серии MDLM

Механическая уравнительная платформа «Минидок» серии MDLM не требует подведения электропитания, может использоваться в случаях, когда отсутствует электричество и нет возможности установить электрогидравлическую платформу.

Подробнее

Механические платформы «МИНИДОК» серии MDLM

По сравнению с механическими платформами других серий значительно меньше весит (370 кг), при этом выдерживает динамическую нагрузку в 6000 кг и статическую – в 9000 кг. Механическая платформа поднимается вручную силой 1 человека, при этом аппарель, поворачиваясь, открывается автоматически. Затем платформа опускается, пока не достигнет кузова грузовика. После окончания работ аппарель опускается, платформа приподнимается и возвращается в исходное положение.

Основные преимущества

надежное оборудование при небольших затратах;
поверхность платформы выполнена из чечевичного листа для обеспечения наилучшего сцепления с колесами погрузчика;
длина аппарели составляет 300 мм;
благодаря желто-черной сигнальной полосе видно, что платформа находится выше уровня пандуса.

Технические характеристики

Размеры/особенности
Длина	684 мм
Ширина	1600/1800/2000 мм
Масса	370 кг
Рабочий диапазон • вверх • вниз	0-100 мм
Толщина верхнего листа на крышке платформы	6/(0,6-1,8)* мм
Цвет**	Черный (RAL 9005)

Технические характеристики
Допустимая нагрузка	6000 кг (60 кН)
Максимальная точечная нагрузка (верхний лист 6 мм)	1,3 Н/мм²
Класс очистки поверхности перед окраской	Sa 2
Толщина окрашиваемого слоя	60-90 мкм
Диапазон рабочих температур	От -30 до +50 °С

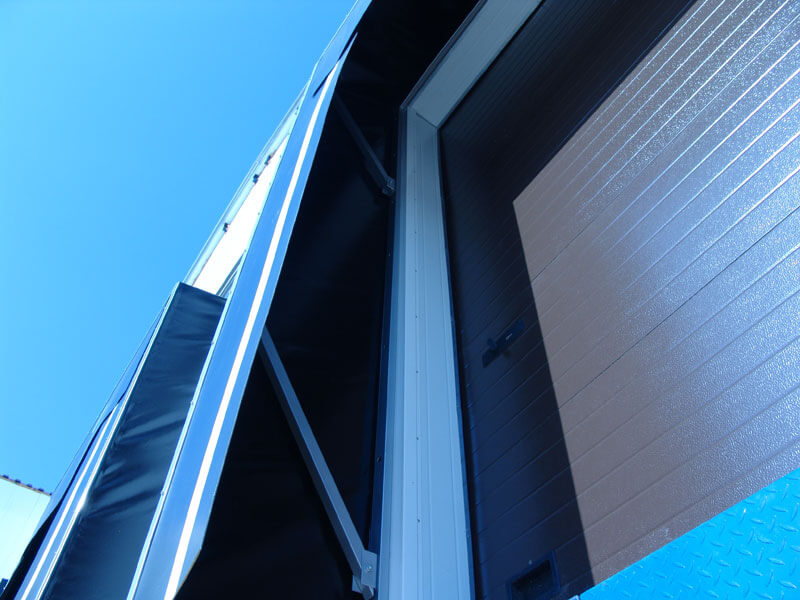

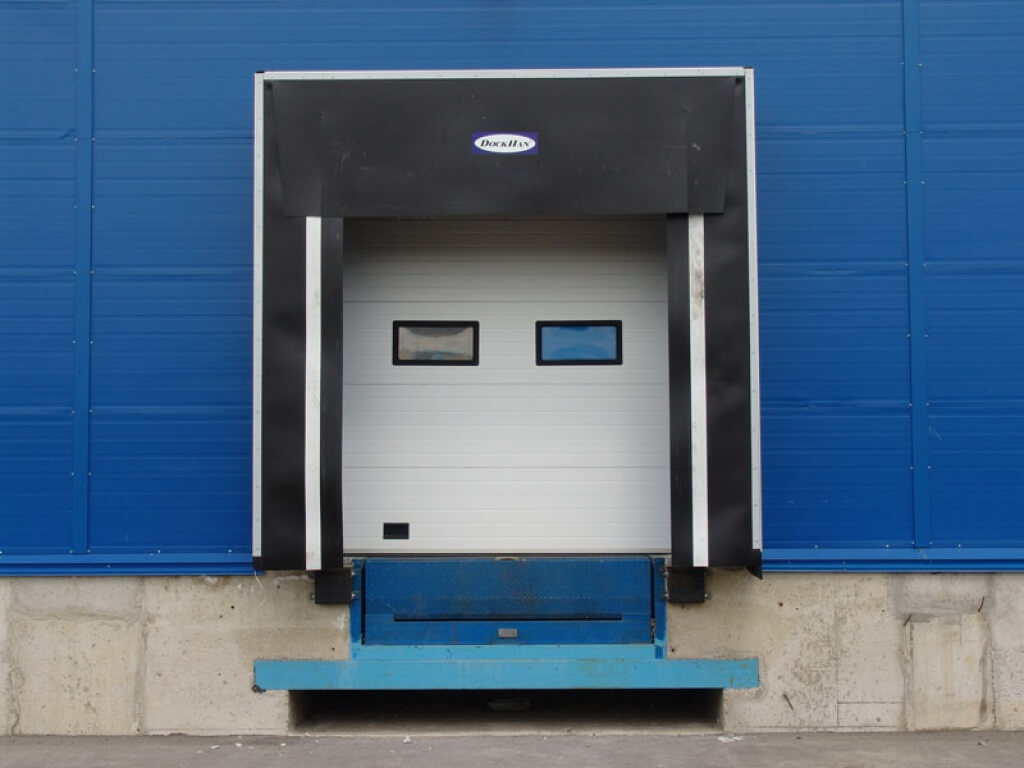

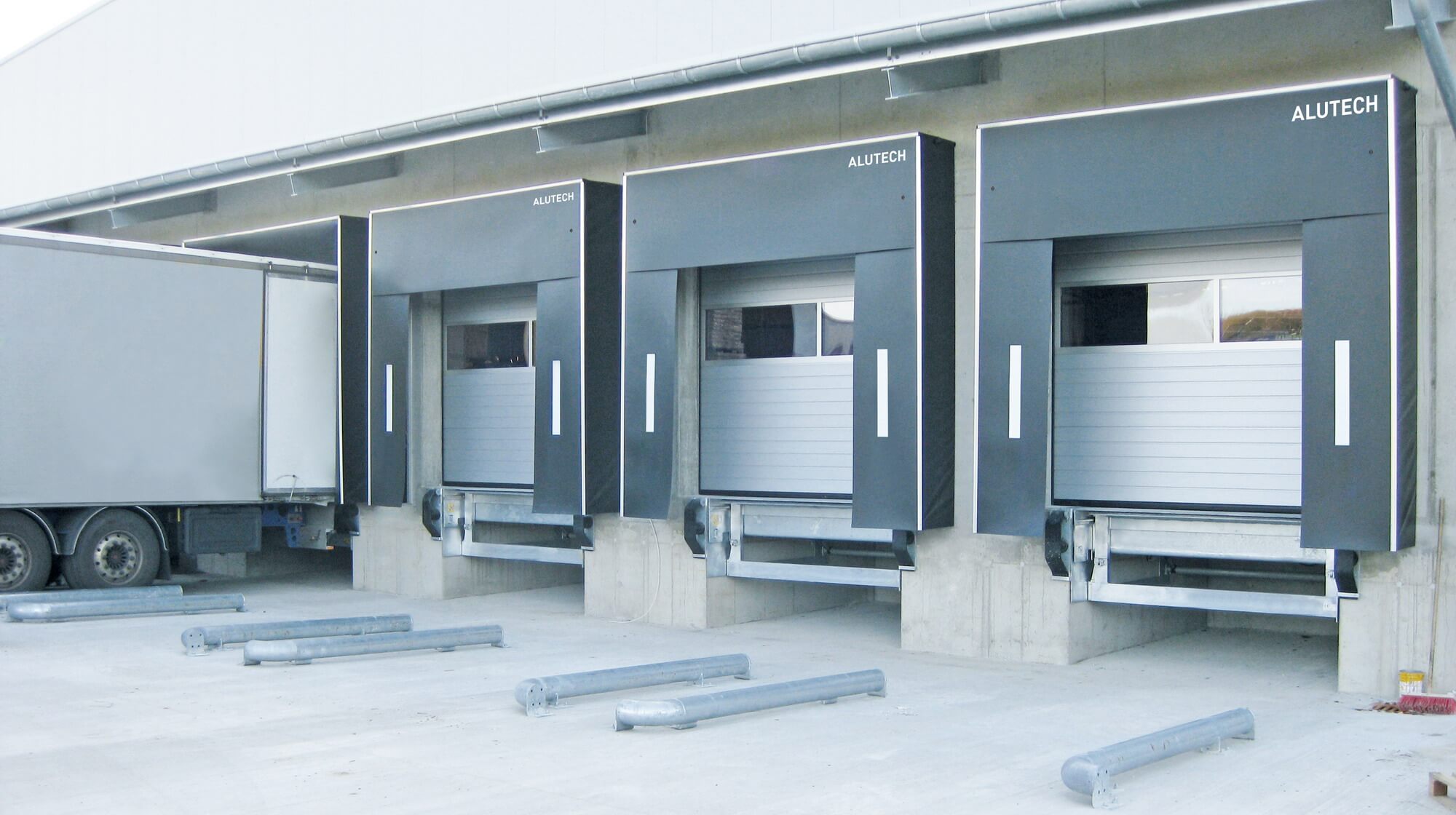

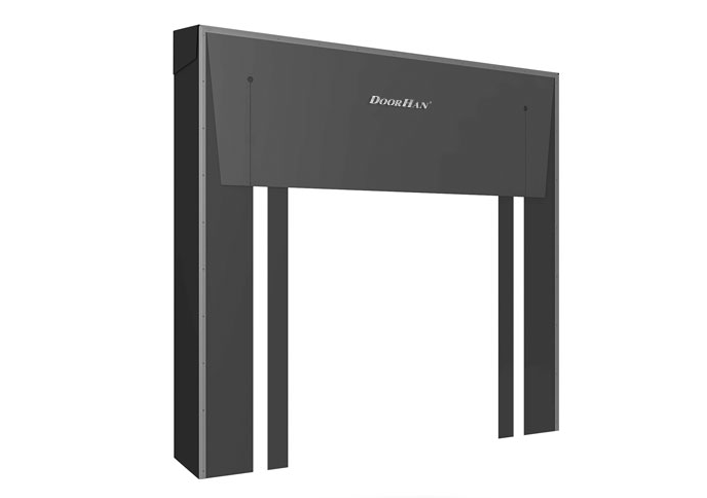

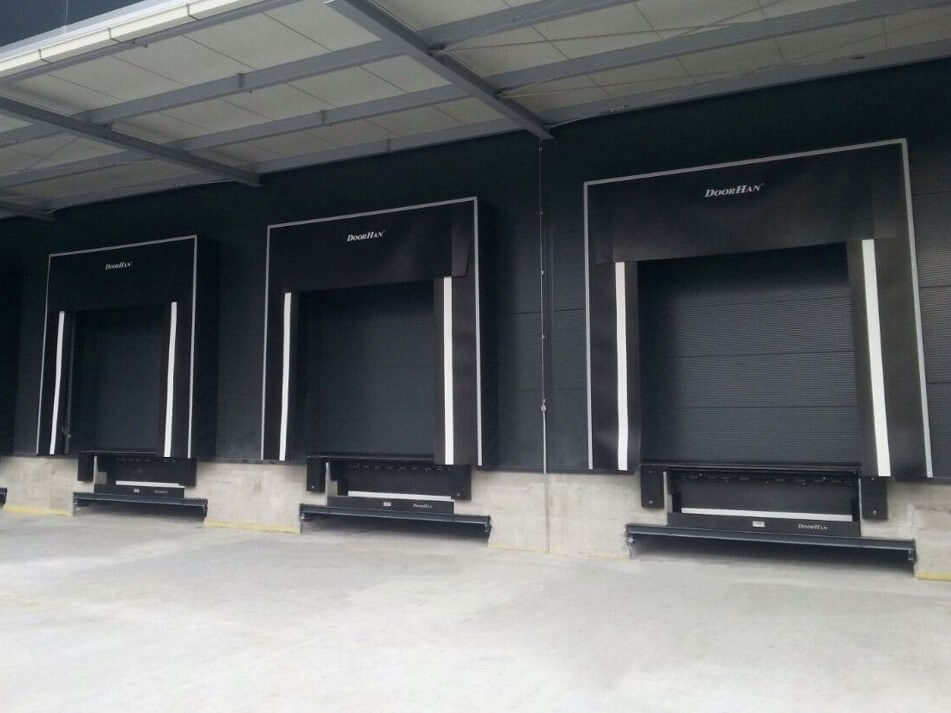

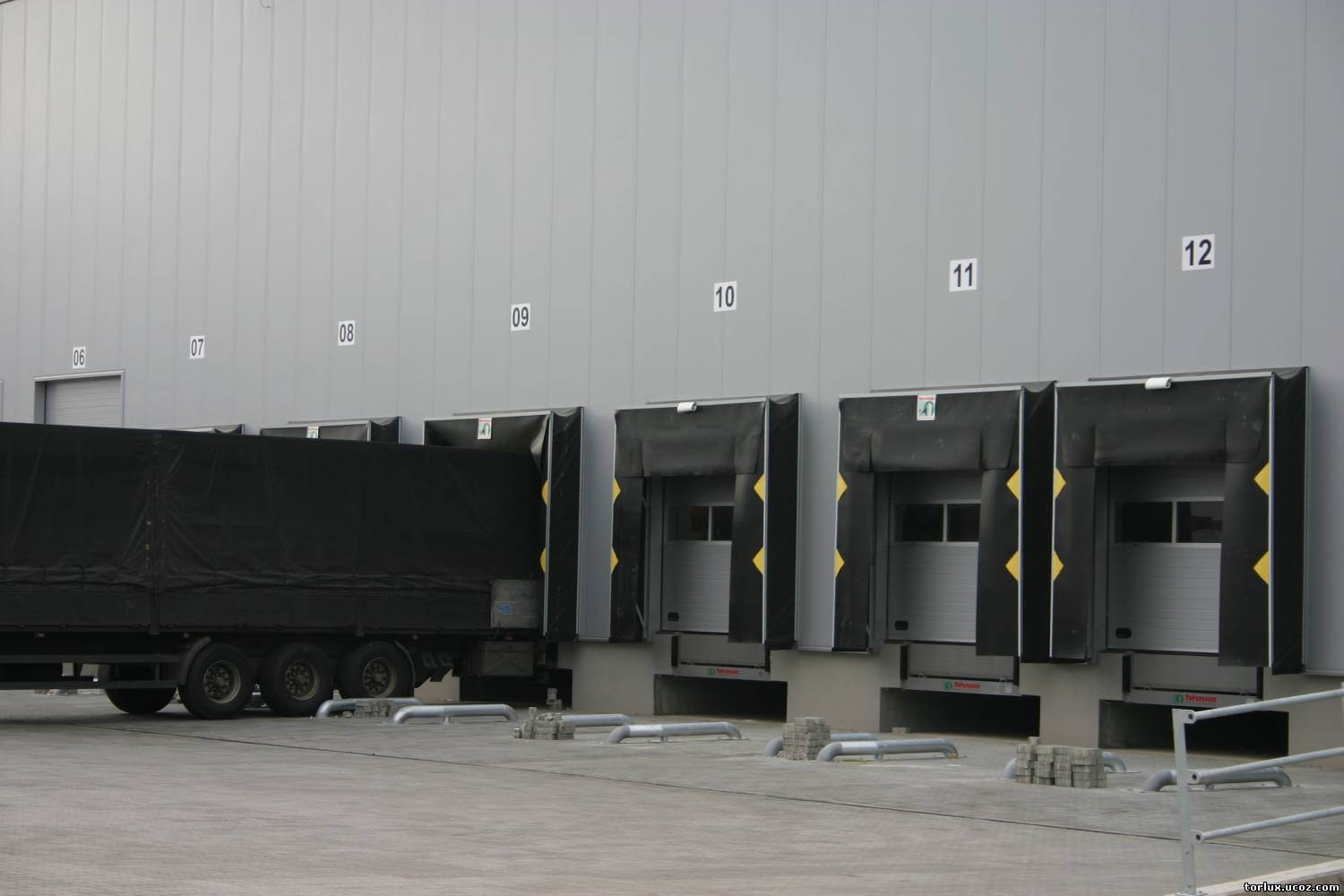

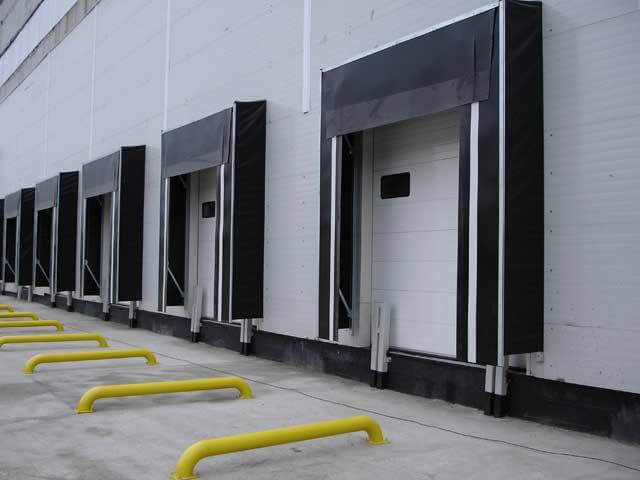

Герметизаторы со складной рампой

Герметизатор проема со складной алюминиевой рамой серии D.SH-RT является классическим вариантом для установки в местах со средней интенсивностью грузопотока. Материал ПВХ, из которого изготовлены фронтальные листы, обладает эластичностью, износостойкостью и имеет высокое сопротивление на разрыв.

Подробнее

Акция

Герметизаторы со складной рампой

При проведении погрузочно-разгрузочных работ, верхний и боковые вертикальные листы герметизатора облегают кузов, обеспечивая необходимую герметичность. В случае неправильной парковки автомобиля, фронтальная рама складывается благодаря раскосам, а после окончания работ автоматически возвращается в исходное положение. Установка герметизатора осуществляется накладным способом монтажа.

Основные преимущества

складная алюминиевая конструкция;
верхний лист герметизатора может быть как одинарным, так и двойным – для обеспечения лучшего контакта с кузовом автомобиля;
встроенные пружины позволяют складной фронтальной раме двигаться (складываться) вслед за кузовом, предотвращая повреждение конструкции (в случае неправильной парковки автомобиля);
белые световозвращающие полосы, расположенные на вертикальных фронтальных листах обеспечивают точную парковку автомобиля.

Технические характеристики

Размеры/особенности
Ширина, мм	3000/3200/3400
Высота, мм	3000/3200/3400/4400
Верхний лист
• стандартно	Одинарный
• на заказ	Двойной
Цвет профилей	Серебро (RAL 9006)

Технические характеристики
Фронтальная ткань — ПВХ
Сопротивление на разрыв в длину	Более 550 H
Сопротивление на разрыв в ширину	Более 900 H
Предельная прочность на разрыв	250 Н/мм
Коэффициент трения металла	0,3
Коэффициент трения ПВХ	0,4
Толщина	3 мм
Удельный вес	3,6 кг/м
Рабочая температура	От -35 до +90 °С
Боковая ткань — ПВХ
Сопротивление на разрыв	250 H
Толщина	0,5 мм
Удельный вес	0,7 кг/м
Рабочая температура	От -35 до +70 °С
Каркас алюминиевый
Размеры профилей рамы задней	50×44 мм
Размеры профилей рамы передней	45х44 мм
Размеры раскосов	50x25x2,5 мм
Размеры фронтальной прижимной планки	34×4,8 мм

Масса
Артикул	Масса, кг
D.SH-RT 3,0×3,0	83,5
D.SH-RT 3,0×3,2	86
D.SH-RT 3,0×3,4	89,5
D.SH-RT 3,0×4,4	107
D.SH-RT 3,2×3,0	86
D.SH-RT 3,2×3,2	89
D.SH-RT 3,2×3,4	93
D.SH-RT 3,2×4,4	107
D.SH-RT 3,2×4,4	89,5
D.SH-RT 3,4×3,2	93
D.SH-RT 3,4×3,4	94,6
D.SH-RT 3,4×4,4	113

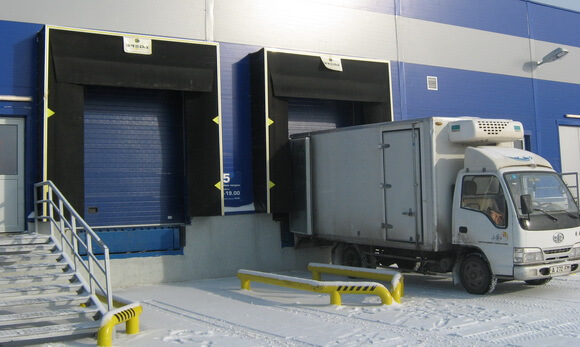

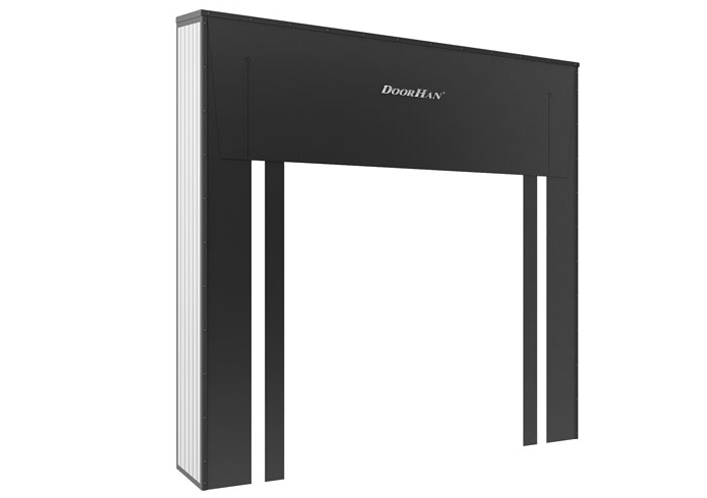

Герметизаторы с жёсткой рампой

Герметизаторы проема с жесткой рамой серии D.SH-RD функционально рассчитаны на большой грузопоток, что проявляется в их конструкции. Рама изготавливается из сэндвич-панелей, окантованных алюминиевым профилем. Фронтальная прижимная планка выполнена из алюминиевого профиля, окрашенного порошковым способом.

Подробнее

Герметизаторы с жёсткой рампой

Материал фронтальных листов достаточно эластичный, обладает высокой износостойкостью и сопротивлением на разрыв. При проведении погрузочно-разгрузочных работ кузов грузового автомобиля частично въезжает внутрь герметизатора. Верхний и боковые вертикальные листы облегают кузов, обеспечивая герметичность между кузовом автомобиля и здания склада. При использовании этого вида герметизаторов на площадку перед доком необходима установка направляющих для колес или металлических отбойников. Установка производится накладным способом.

Основные преимущества

верхний лист герметизатора может быть как одинарным, так и двойным – для обеспечения лучшего контакта с кузовом автомобиля;
белые световозвращающие полосы, расположенные на вертикальных фронтальных листах обеспечивают точную парковку автомобиля;
более долговечная и энергоэффективная конструкция.

Технические характеристики

Размеры/особенности
Ширина, мм	3000/3200/3400
Высота, мм	3000/3200/3400/4400
Верхний лист
• стандартно	Одинарный
• на заказ	Двойной
Цвет профилей	Серебро (RAL 9006)
Цвет панелей стен	Белый (RAL 9003)

Технические характеристики
Фронтальная ткань — ПВХ
Сопротивление на разрыв в длину	Более 550 H
Сопротивление на разрыв в ширину	Более 900 H
Предельная прочность на разрыв	250 Н/мм
Коэффициент трения металла	0,3
Коэффициент трения ПВХ	0,4
Толщина	3 мм
Удельный вес	3,6 кг/м
Рабочая температура	От -35 до +90 °С
Боковая стенка — сэндвич-панель
Толщина	40 мм

Масса
Артикул	Масса, кг
D.SH-RD 3,0×3,0	106
D.SH-RD 3,0×3,2	106
D.SH-RD 3,0×3,4	116
D.SH-RD 3,0×4,4	139
D.SH-RD 3,2×3,0	109
D.SH-RD 3,2×3,2	113
D.SH-RD 3,2×3,4	118
D.SH-RD 3,2×4,4	142
D.SH-RD 3,4×3,0	111
D.SH-RD 3,4×3,2	116
D.SH-RD 3,4×3,4	120
D.SH-RD 3,4×4,4	144

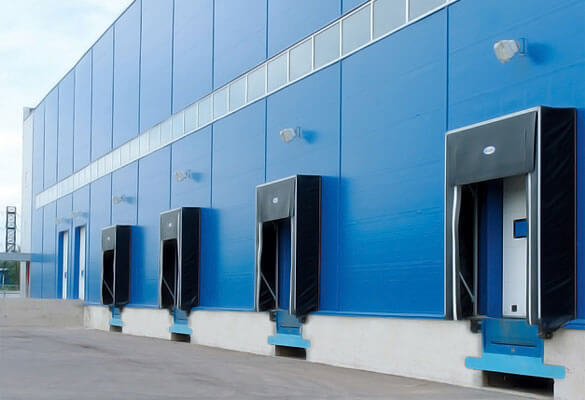

Надувные герметизаторы

Надувные герметизаторы серии DSHINF устанавливаются в тех местах, где требуется максимально эффективная герметизация и температурная стабилизация помещений (например, на отгрузочных доках морозильных складов).

Подробнее

Надувные герметизаторы

При погрузочно-разгрузочных работах автомобиль не прижимается к герметизатору, как при использовании аналогов занавесочного типа. Надувные подушки герметизатора обжимают кузов автомобиля со всех сторон, обеспечивая наилучшее уплотнение. Износостойкий материал надувных подушек Cordura имеет высокое сопротивление на разрыв. При проведении работ кузов грузового автомобиля частично въезжает внутрь герметизатора. Верхняя и боковые подушки надуваются, обеспечивая высокую герметичность между кузовом автомобиля и зданием. По завершении работ подушки сдуваются. Управление надувными герметизаторами может осуществляться с пульта управления уравнительной платформой (при использовании специального блока управления с функцией контроля надувными герметизаторами). При использовании этого вида герметизаторов, на площадку перед доком необходимо устанавливать направляющие для колес или металлические отбойники. Монтаж производится накладным способом.

Основные преимущества

для изготовления подушек применяется износостойкий материал Cordura;
рабочее удлинение верхней подушки может составлять 1200 мм для использования с разными типами автомобилей;
управление надувными герметизаторами может осуществляться с пульта управления уравнительной платформы.

Технические характеристики

Размеры/особенности
Ширина, мм	3410	3610
Высота, мм	3300	3800	4900
Удлинение верхней подушки, мм	900 (1200)
Удлинение боковых подушек, мм	600
Верхняя декоративная шторка, мм	500
Боковая декоративная шторка, мм	250
Цвет профиля	Серебро (RAL 9006)
Цвет панелей стен	Белый (RAL 9003)
Управление	Выключатель

Технические характеристики
Система управления подушками
Питание 3 фазы	380 В, 50 Гц
Потребляемая мощность	0,55 кВт
Блок управления	Внешний
Класс защиты блока	IP54
Cреднее время наполнения подушек	40 с
Рабочая температура	От -35 до +50 °С
Декоративная шторка ПВХ	3,6 кг/м
Толщина	3 мм
Удельный вес	3,6 кг/м
Надувные подушки	0,5 мм
Материал	Cordura 1000
Толщина	0,5 мм
Удельный вес	0,4 кг/м
Предельная прочность на разрыв	Более 290 Н/мм
Сэндвич-панель
Толщина	40 мм
Цвет снаружи / внутри	Белый (RAL 9003)

Масса
Артикул	DSHINF 3,8×3,6	DSHINF 4,9×3,6	DSHINF 3,3×3,4
Масса, кг	230	290	210

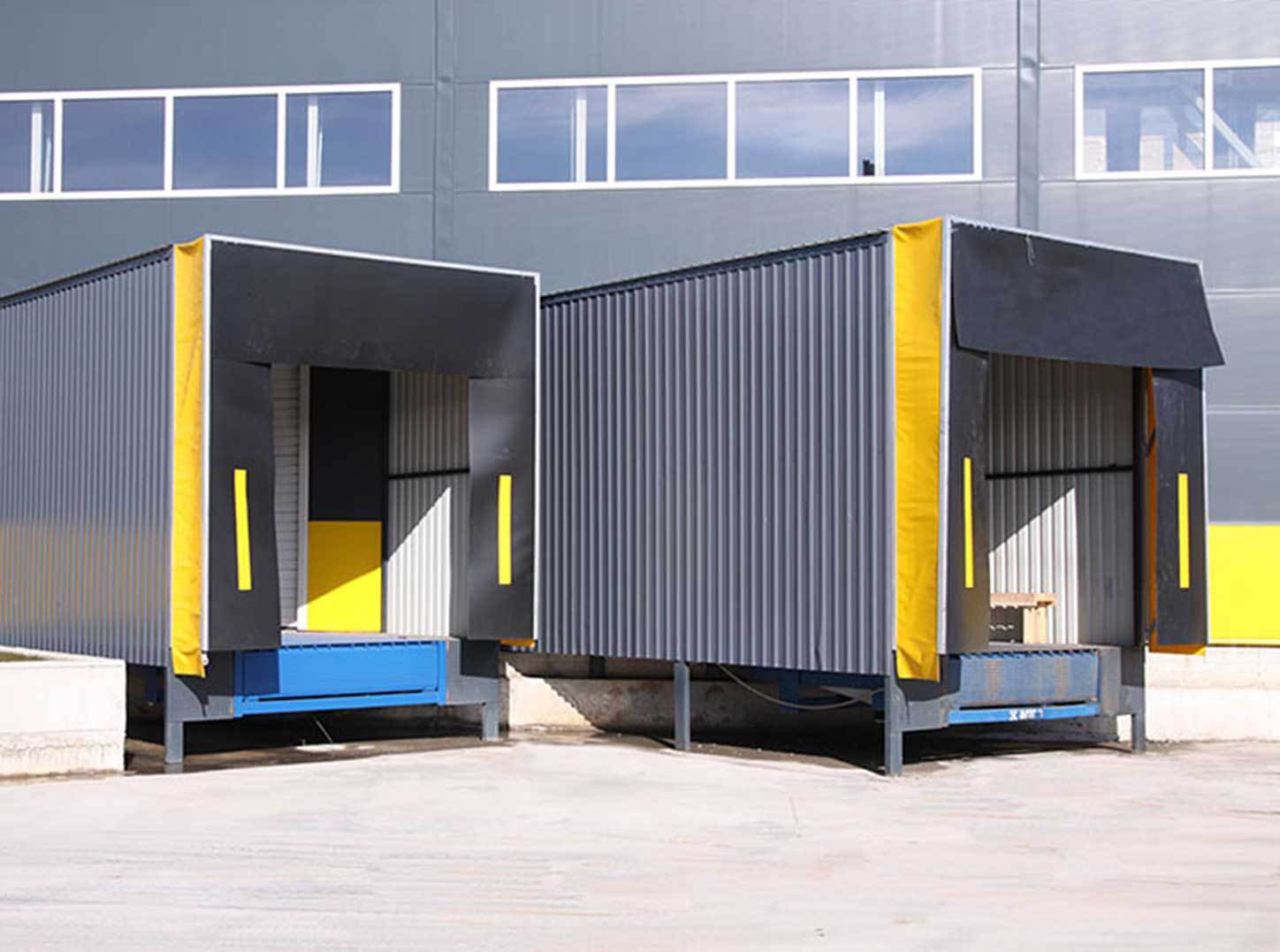

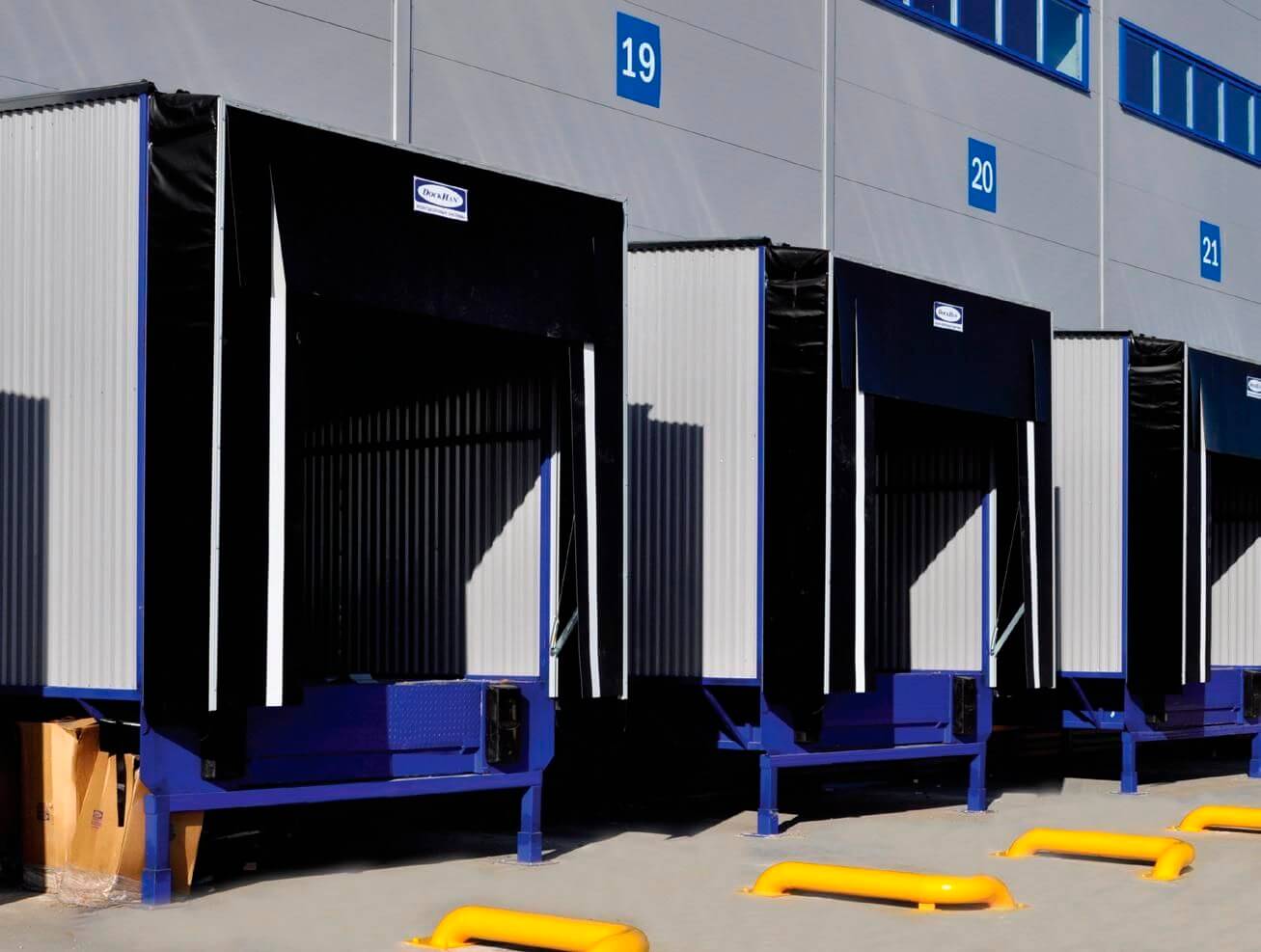

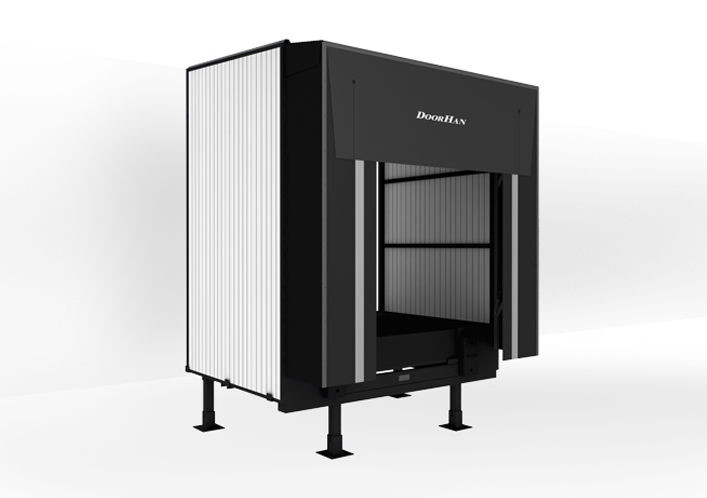

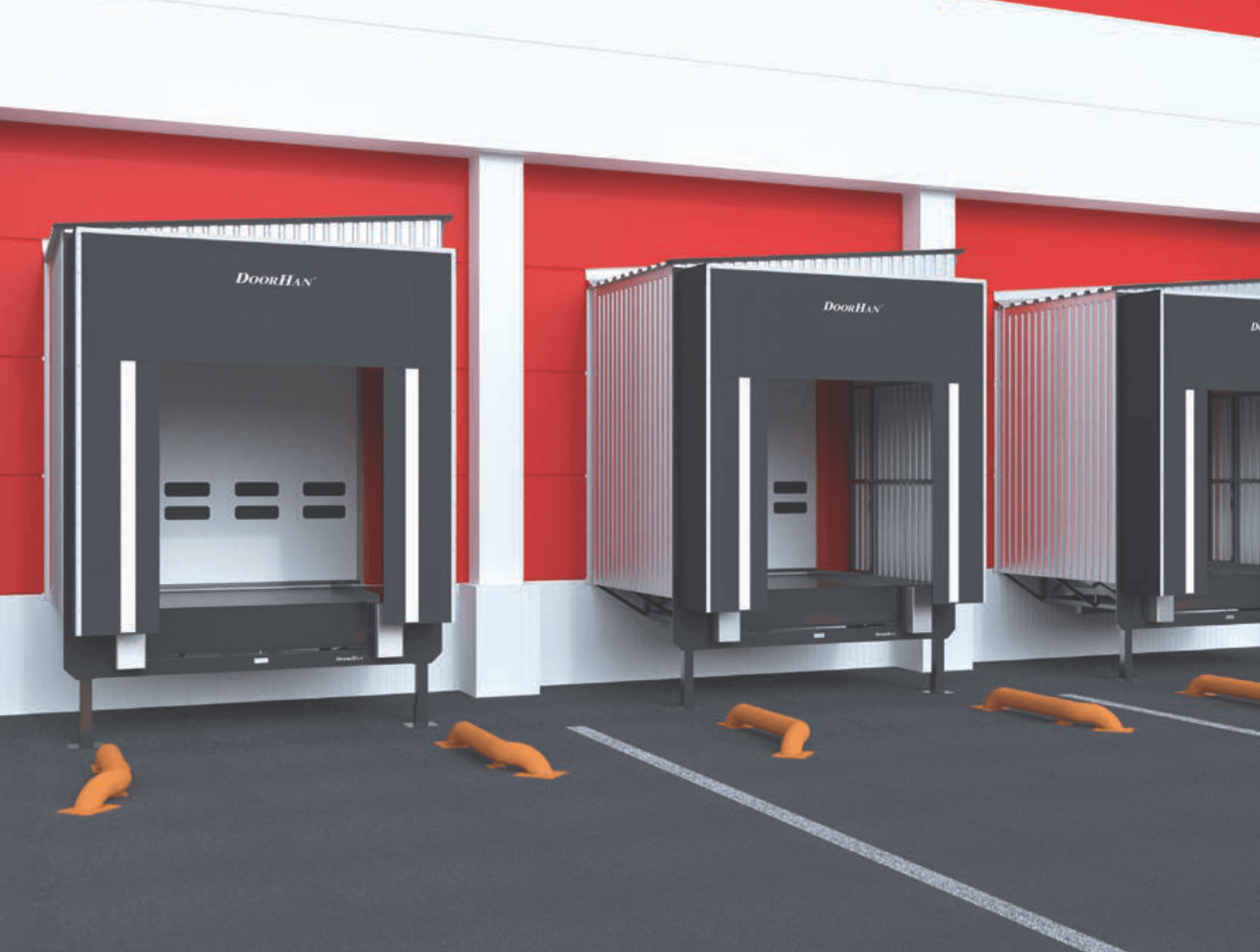

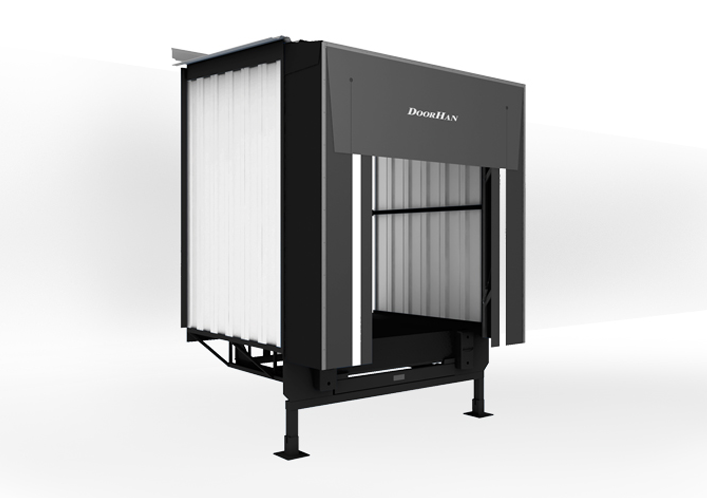

Перегрузочные тамбуры стандартной серии

Перегрузочные тамбуры стандартных серий DHOUS(S) (90/60/45/30) и DHOUS(P) (90/60/45/30), благодаря своей конструкции могут использоваться со всеми видами герметизаторов и уравнительных платформ, как с поворотной, так и выдвижной аппарелью.

Подробнее

Перегрузочные тамбуры стандартной серии

Боковые стены тамбура серии DHOUS(S) выполняются из сэндвич-панелей, тамбура DHOUS(P) – из профлиста С20/21. Установка осуществляется накладным способом монтажа, быстрота которого достигается за счет поставки предварительно собранных узлов. По желанию заказчика перегрузочные тамбуры этой серии могут быть оснащены доборными элементами (нащельниками), которые делают соединение тамбура со зданием максимально герметичным.

Технические характеристики

Технические характеристики
Тамбур
Максимальная ветровая нагрузка	0,65 кН/м²
Рабочая температура	От -35 до +50 °С
Кровля
Максимальная снеговая нагрузка	3,0 кН/м²
Стены
Толщина сэндвич-панели	40 мм
Толщина профлиста	0,4-0,8 мм
Каркас
Класс очистки поверхности перед окраской	Sa 2

Масса
Длина уравнительной платформы, мм	Масса, кг
Длина уравнительной платформы, мм	Тамбур 30°	Тамбур 45°	Тамбур 60°	Тамбур 90°
2000 мм	2063	2392	1977	1280
2500 мм	1692	2573	2130	1376
3000 мм	1895	2811	2368	1614
3500 мм	2098	3049	2606	1852
4000 мм	2301	3287	2844	2090
4500 мм	2504	3525	3082	2328

Таблица приведена для тамбуров из сэндвич-панелей под уравнительную платформу с поворотной аппарелью шириной 2000 мм и герметизатором занавесочного типа шириной 3400 мм, без учета их массы.

Перегрузочные тамбуры лёгкой серии

Перегрузочные тамбуры легкой серии DHOUSL (90/60/45/30) отличаются более легкой и технологичной конструкцией. Они выпускаются для уравнительных платформ с поворотной аппарелью шириной 1800/2000 мм и длиной 2000/2500 мм и герметизатора размером 3400х3400 мм.

Подробнее

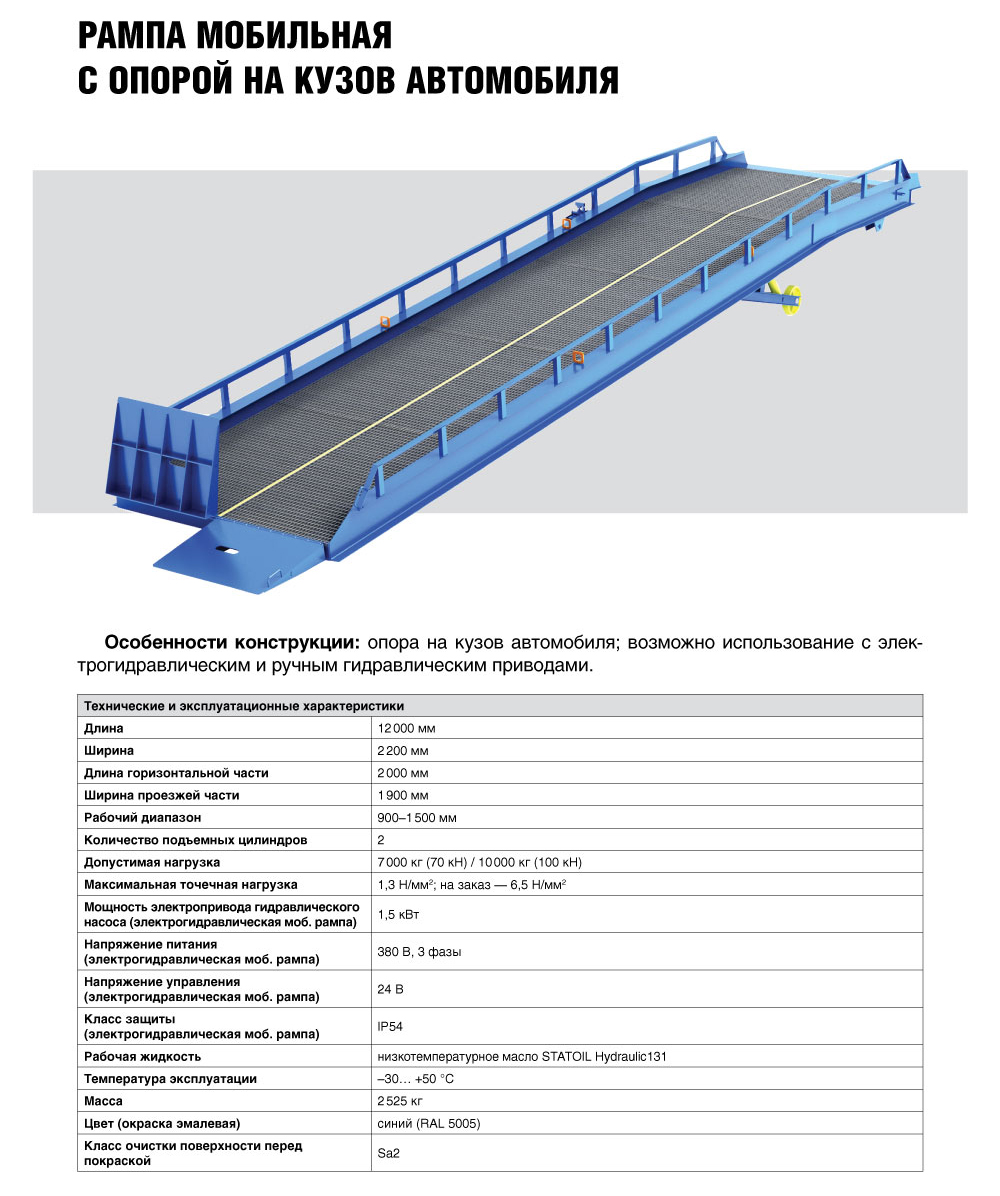

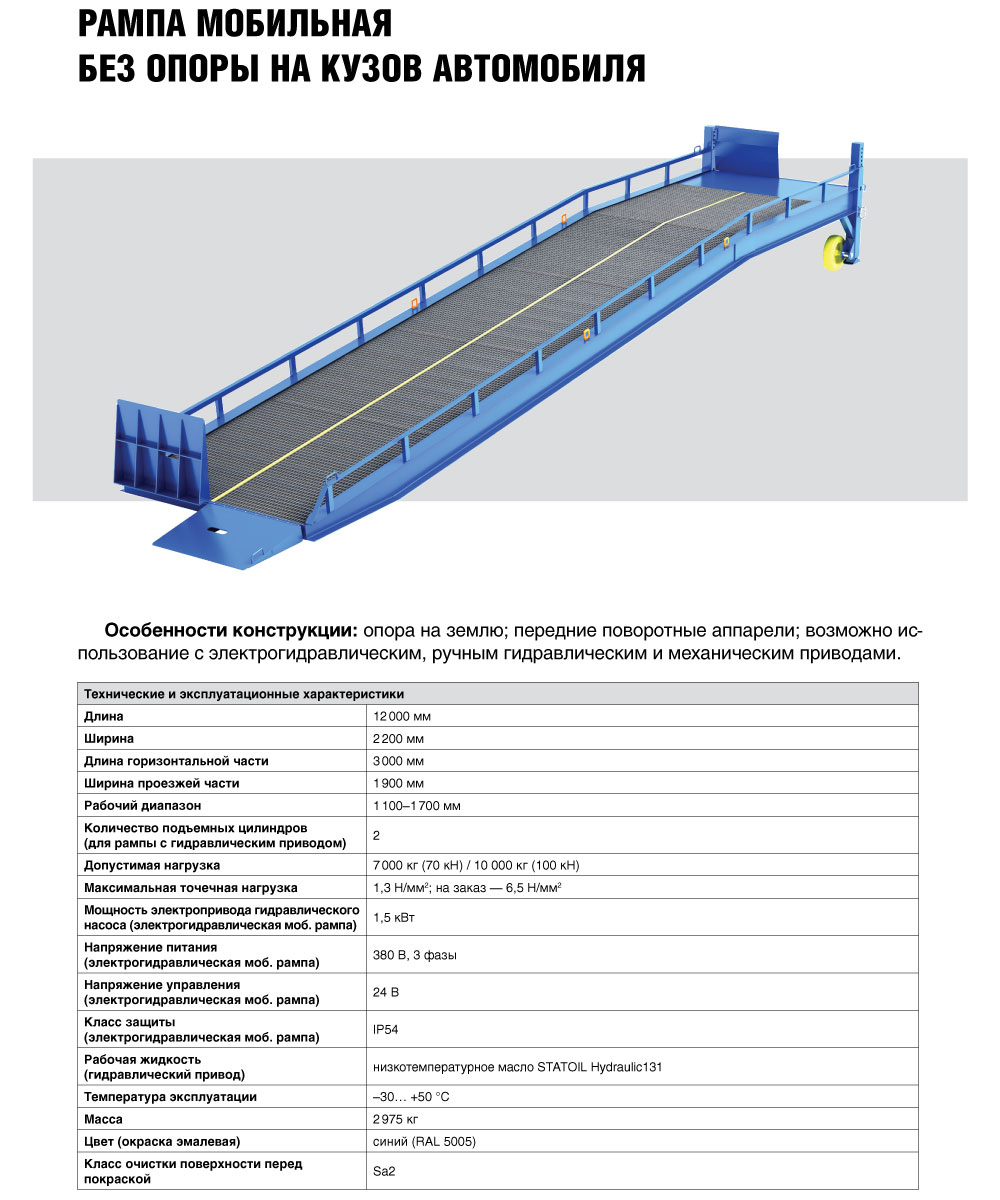

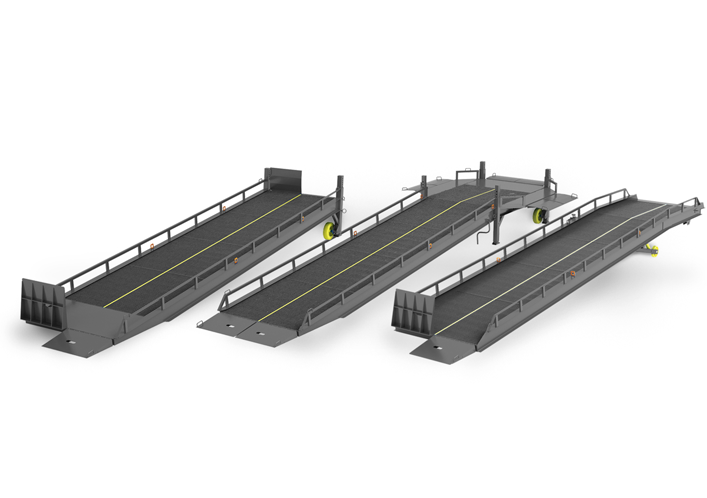

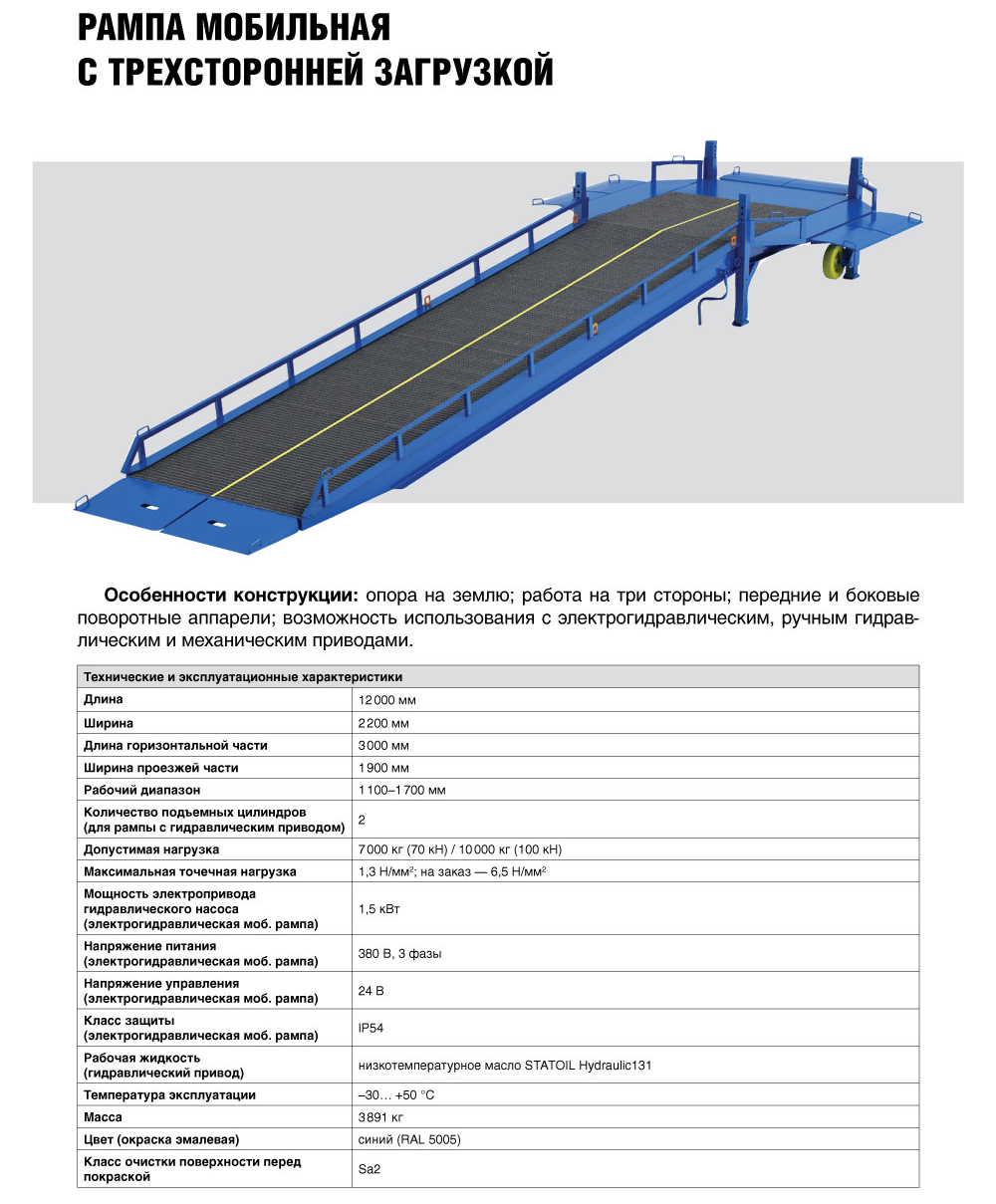

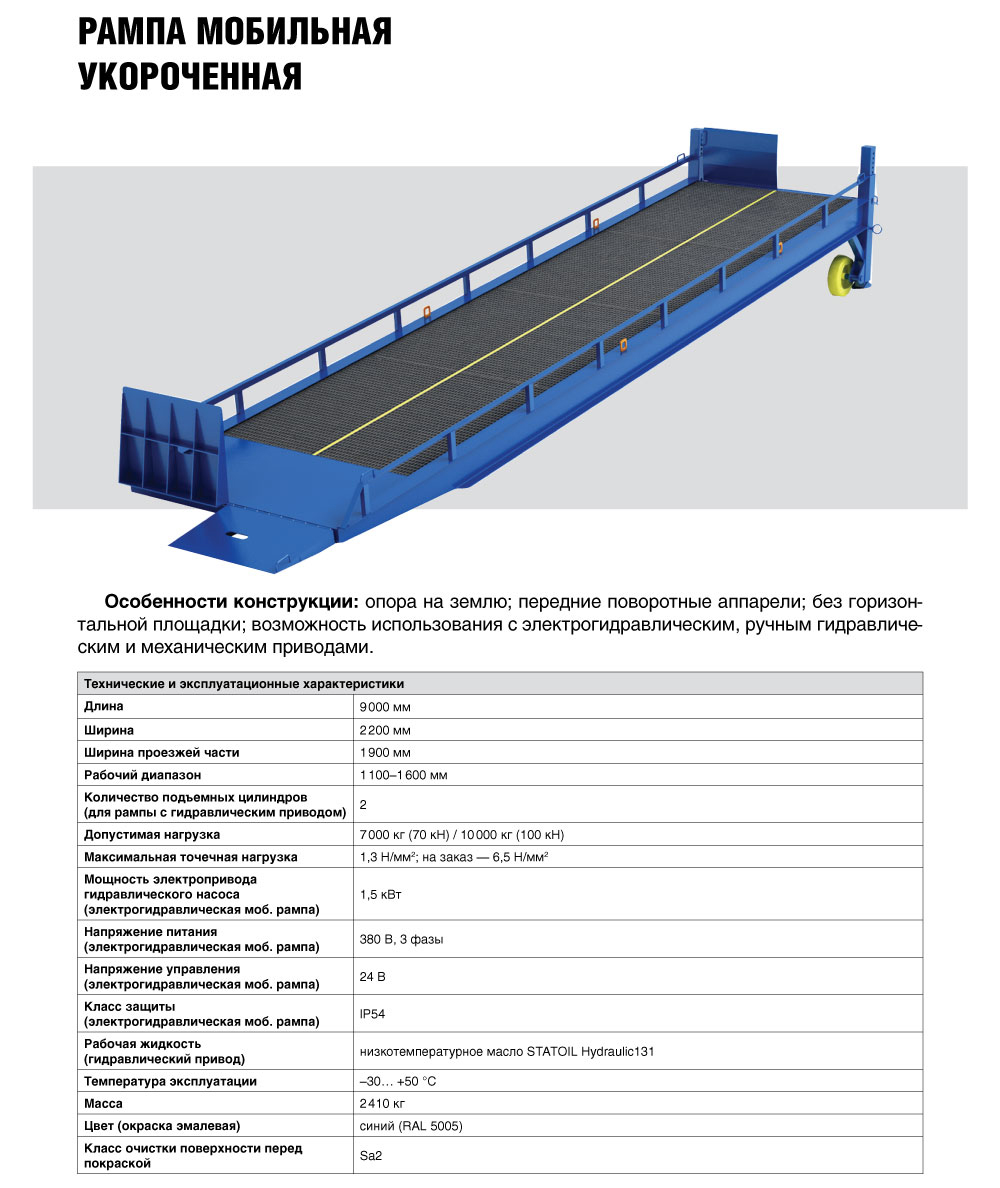

Мобильные рампы

Скорость погрузки и разгрузки является ключевым параметром оценки деятельности любого склада. В случае отсутствия пандуса, оборудованного уравнительными платформами или мостами, мобильная рампа остается единственным решением, позволяющим максимально эффективно производить перегрузочные работы с использованием автопогрузчиков.

Подробнее

Мобильные рампы

Мобильные рампы DoorHan предназначены для обеспечения доступа автопогрузчика с поверхности земли в кузов автомобиля. Они не требуют специальной подготовки для запуска, позволяя проводить погрузочно-разгрузочные работы, не прибегая к строительству стационарной рампы.
Мобильные рампы различаются по следующим параметрам.

1. Тип загрузки

рампы с односторонней загрузкой предназначены для работы с одним автомобилем;
рампы с трехсторонней загрузкой позволяют осуществлять перегрузку товара из одной машины в другую и обслуживать одновременно до трех грузовых автомобилей.

2. Тип опоры

рампы без опоры на кузов автомобиля имеют собственные опоры. Благодаря этому вес рампы и погрузчика с грузом не ложится на кузов автомобиля. Изменение высоты кузова при погрузке/разгрузке компенсируется поворотными аппарелями рампы;
рампы с опорой на кузов автомобиля полностью следуют за изменением высоты кузова во время работы.

3. Тип привода

с ручным гидравлическим приводом;
с механическим домкратом Jost;
с электрогидравлическим приводом.

4. Материал проезжей части

оцинкованная решетка;
просечно-вытяжной лист.

Компания DoorHan предлагает четыре базовые модели мобильных рамп серии RM

с опорой на кузов автомобиля;
без опоры на кузов автомобиля;
с трехсторонней загрузкой;
укороченная.

Доступны комбинации базовых моделей, отличающихся типом привода и проезжей части. Также возможно изготовление рамп по индивидуальным проектам.

Все рампы имеют схожий принцип работы. Рампа поднимается при помощи механического или гидравлического привода, оборудованного системой безопасности, и перемещается погрузчиком к автомобилю. Рампа с опорой на кузов автомобиля ложится на кузов, рампа с собственными опорами устанавливается на опоры. После окончания работ рампа поднимается и с помощью погрузчика транспортируется к месту хранения.

Технические характеристики

opora-na-kuzov

bez-opory

3-storony

ukorochennaya

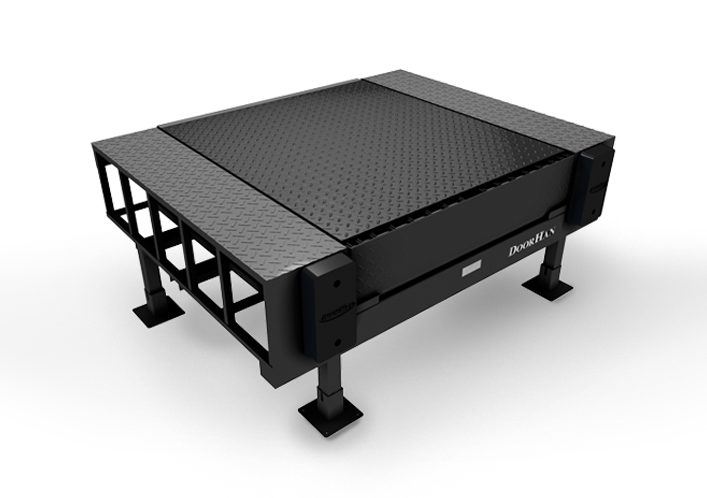

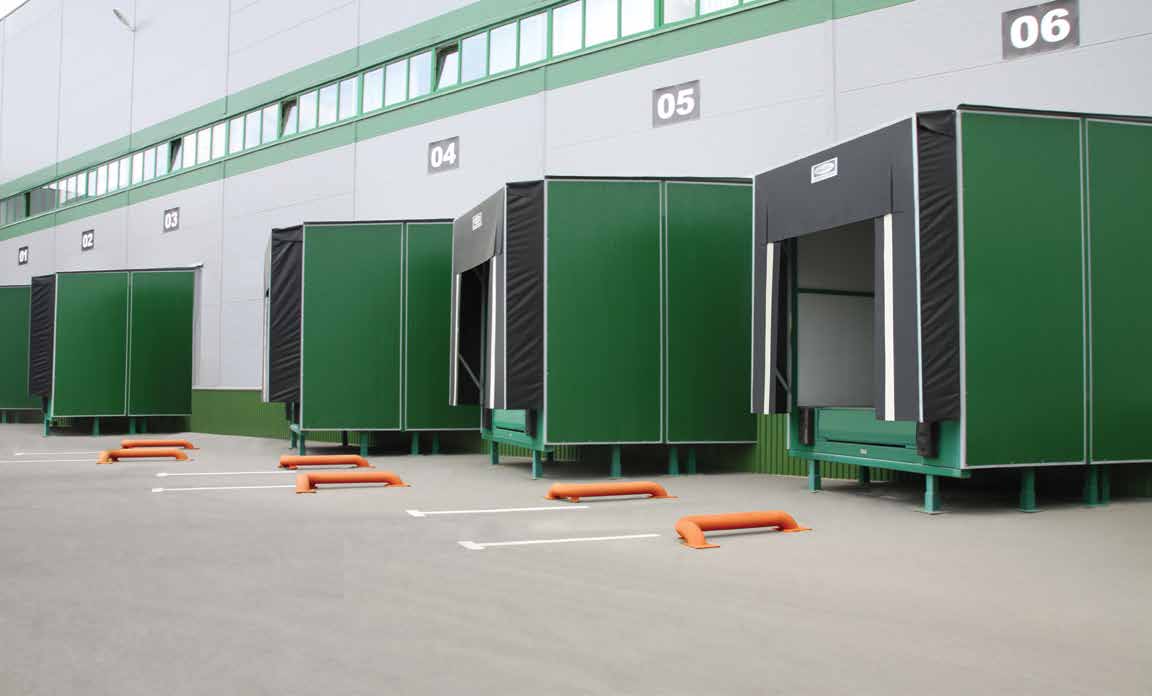

Выносные фермы

Выносные фермы DoorHan серий FEH и FET (90/60/45/30), предназначенные для установки уравнительных платформ, используются в тех случаях, когда необходимо максимально задействовать складские площади. Устанавливаются на открытых рампах или напротив проемов ворот, например, в местах, где невозможно выполнить приямок в полу склада для уравнительной платформы.

Подробнее

Выносные фермы

Одним из достоинств выносных ферм является возможность их установки и модернизации без изменения конструкции основного здания. Благодаря выносным фермам можно организовать перегрузочные места там, где не предусмотрена парковка грузовых автомобилей перпендикулярно зданию. Их конструкция позволяет использовать все виды уравнительных платформ, как с поворотной, так и выдвижной аппарелью (в комплект поставки не входят и заказываются отдельно). Выносные фермы выпускаются с четырьмя видами углов примыкания к зданию – 90, 60, 45 и 30°. Установка осуществляется с помощью накладного монтажа, быстрота которого достигается за счет поставки предварительно собранных узлов.

Основные преимущества

максимальное использование складских площадей;
возможность модернизации без перестройки основного здания;
быстрый монтаж.

Технические характеристики

Технические характеристики
Рабочая температура	От -35 до +50 °С
Класс очистки поверхности каркаса перед окраской	Sa 2

Масса
Длина уравнительной платформы, мм	Масса, кг
Длина уравнительной платформы, мм	Ферма 30°	Ферма 45°	Ферма 60°	Ферма 90°
2000	1327	1204	1016	636
2500	1435	1385	1169	732
3000	1611	1457	1241	804
3500	1787	1569	1353	916
4000	1963	1664	1448	1011
4500	2139	1738	1522	1085

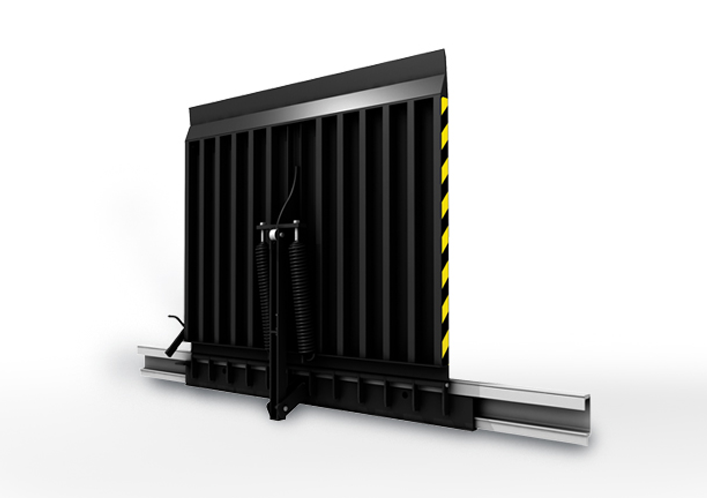

Механические откидные мосты

Механические откидные мосты DoorHan серии FT служат для организации погрузочно-разгрузочных мест, устанавливаются на пандус или открытую рампу, компенсируя разницу в высоте между грузовиком и полом склада до 360 мм, в зависимости от модели.

Подробнее

Механические откидные мосты

Предназначены для взаимодействия с автомобилями, имеющими примерно одинаковую высоту. При перегрузочных работах мост опускается в кузов автомобиля с помощью боковой ручки до тех пор, пока аппарель не достигнет пола автомобиля. После окончания работ мост поднимается и возвращается в исходное положение. Механические откидные мосты серии FT могут иметь стационарную или скользящую конструкцию. Мост, имеющий скользящую конструкцию, позволяет проводить работы поочередно в нескольких местах на пандусе, за счет передвижения вдоль направляющего рельса от одной точки разгрузки к другой. Установка механического откидного моста осуществляется на подготовленный пандус. Механические откидные мосты DoorHan полностью отвечают требованиям принятых норм и директиве DIN EN1398, сертифицированы и имеют сертификаты соответствия.

Основные преимущества

наличие замка, который блокирует мост в вертикальном положении;
желто-черная сигнальная полоса показывает, что мост находится выше уровня пандуса;
возможность перемещения по пандусу (для скользящих мостов).

Технические характеристики

Размеры/особенности
Длина	1000/1500 мм
Ширина	1200/1500/1800/2000 мм
Рабочий диапазон • вверх • вниз	120-180 мм
Толщина верхнего листа	5 мм
Цвет*	Черный (RAL 9005)

* Окраска порошковая, с предварительной обработкой в дробеструйной камере.

Технические характеристики
Допустимая нагрузка	4000 кг (40 кН)
Максимальная точечная нагрузка (верхний лист 6 мм)	1,3 Н/мм²
Класс очистки поверхности перед окраской	Sa 2
Толщина окрашиваемого слоя	60-90 мкм
Диапазон рабочих температур	От -30 до +50 °С

Масса
Размер моста, мм	Масса, кг
1000х1200	150
1000х1500	170
1000х2000	220
1500х1500	240
1500х1800	280

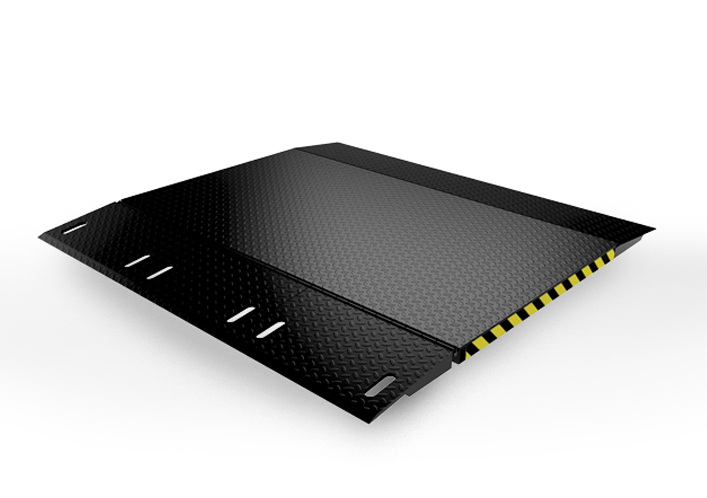

Переносные мосты

Переносные мосты DoorHan серии МТ используются для организации погрузочно-разгрузочных работ, в том случае, когда поток продукции не слишком велик и нет необходимости устанавливать стационарный док.

Подробнее

Переносные мосты

Предназначены для использования с автомобилями, имеющими примерно одинаковую высоту, которая должна быть больше уровня рампы. Переносные мосты устанавливаются между рампой и кузовом автомобиля, компенсируя разницу в высоте до 240 мм. Перемещение моста к необходимому месту осуществляется с помощью погрузчика. Переносные мосты DoorHan полностью отвечают требованиям принятых норм и директиве DIN EN1398, сертифицированы и имеют сертификаты соответствия.

Основные преимущества

наличие направляющих для вил погрузчика, используемого при транспортировке моста;
благодаря желто-черной сигнальной полосе видно, что мост находится выше уровня пандуса;
возможность перемещения на другие пандусы в любую их часть.

Технические характеристики

Размеры/особенности
Длина, мм	2000 мм
Ширина, мм	1800/2000 мм
Рабочий диапазон • вверх • вниз	0-240 мм
Толщина верхнего листа	5 мм
Цвет*	Черный (RAL 9005)

* Окраска порошковая, с предварительной обработкой в дробеструйной камере.

Технические характеристики
Допустимая нагрузка	4000 кг (40 кН)
Максимальная точечная нагрузка (верхний лист 6 мм)	1,3 Н/мм²
Класс очистки поверхности перед окраской	Sa 2
Толщина окрашиваемого слоя	60-90 мкм
Диапазон рабочих температур	От -30 до +50 °С

Масса
Размер, мм	1800×2000	2000×2000
Масса, кг	340	370

Таблица приведена для выносных ферм общей шириной 3000 мм под платформу с поворотной аппарелью шириной 2000 мм, без учета ее массы.

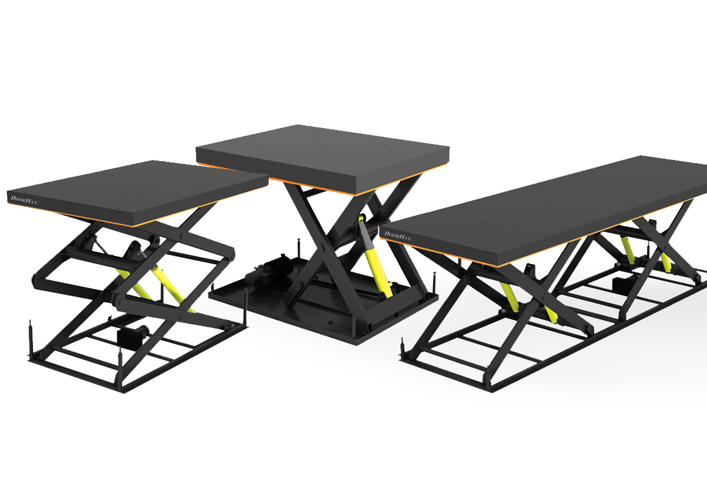

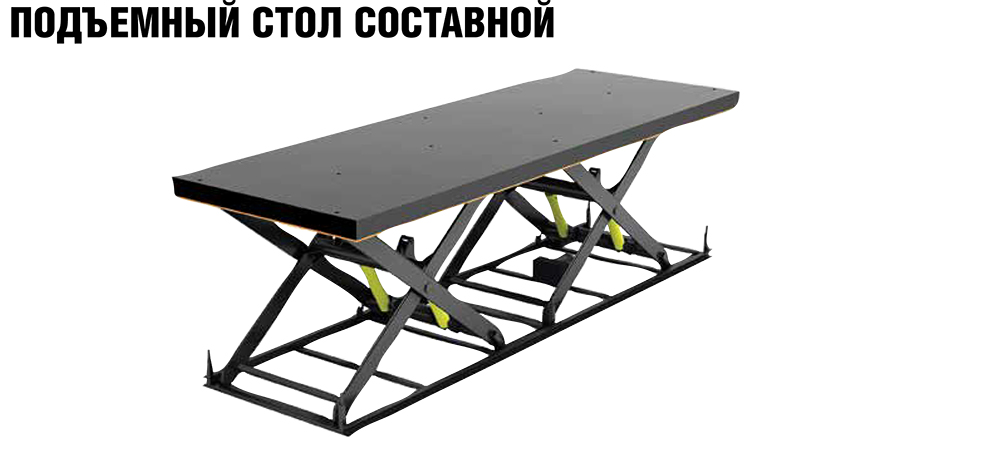

Подъёмные столы

Современные гидравлические подъемные столы применяются в различных сферах деятельности как промышленной, так и бытовой, обеспечивая подъем и опускание грузов на различные уровни.

Подробнее

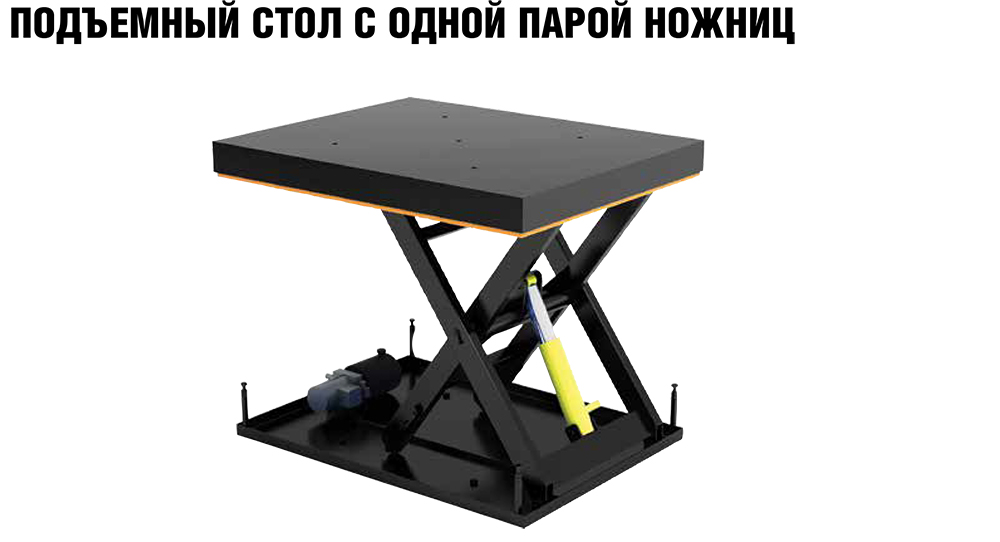

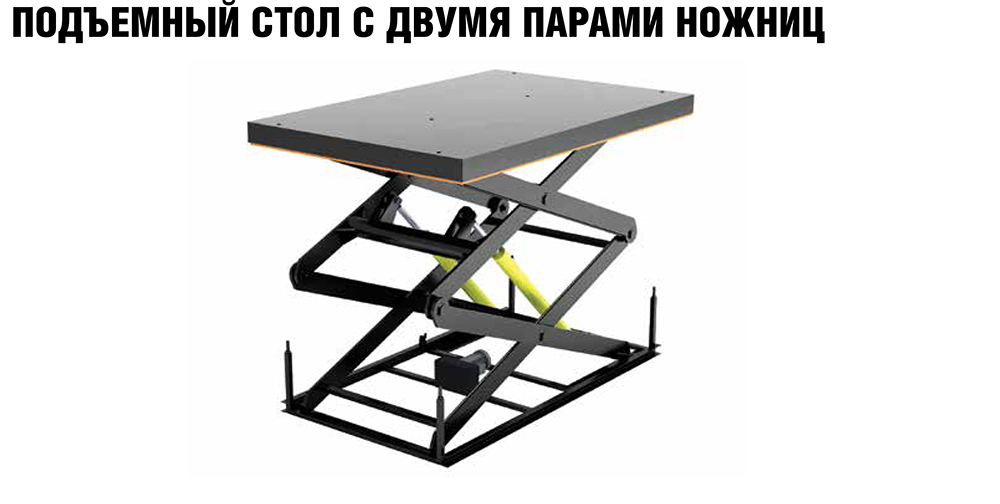

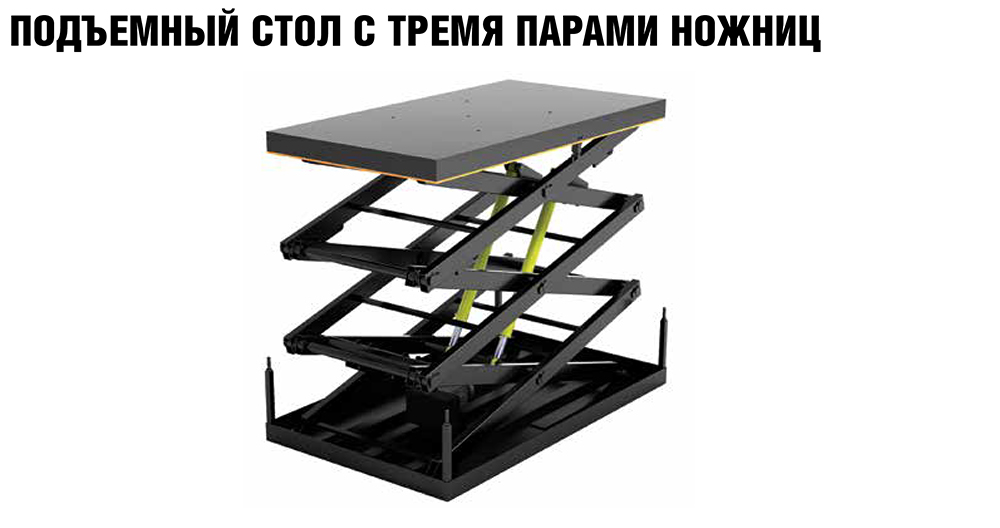

Подъёмные столы

Использование подъемных столов позволяет выполнять вертикальные перегрузочные операции максимально быстро. Подъемные столы надежны в эксплуатации и просты в техническом обслуживании.
Подъемный стол представляет собой фиксированное подъемное устройство, предназначенное для перемещения предметов при организации грузового сообщения между разными уровнями помещений. Подъемные столы могут использоваться для подъема/опускания автомобилей на стоянках, на производственных линиях для подачи материалов на уровень подающих устройств, а также в качестве альтернативы грузовому лифту в помещении или стационарной рампе для погрузки/разгрузки грузовых машин.
Гидростанция подъемного стола может размещаться либо внутри него на основании, либо снаружи. Управление работой подъемного стола осуществляется с переносного кнопочного пульта (система управления на 24 В).

Подъемные столы обеспечены рамкой и клапанами безопасности, а также механическими упорами. Рамка безопасности расположена по всему периметру крышки и предназначена для моментальной остановки подъемного стола в случае, если верхняя крышка стола встречается с каким-либо препятствием. Эта система безопасности обеспечивает защиту персонала от травм, что особенно актуально при установке подъемного стола в приямке. В каждый подъемный цилиндр встроен клапан безопасности, который в случае разрыва гидравлических шлангов опустит стол со скоростью, не превышающей 0,15 м/с. Также стол имеет откидные упоры, которые используются при техническом обслуживании стола.

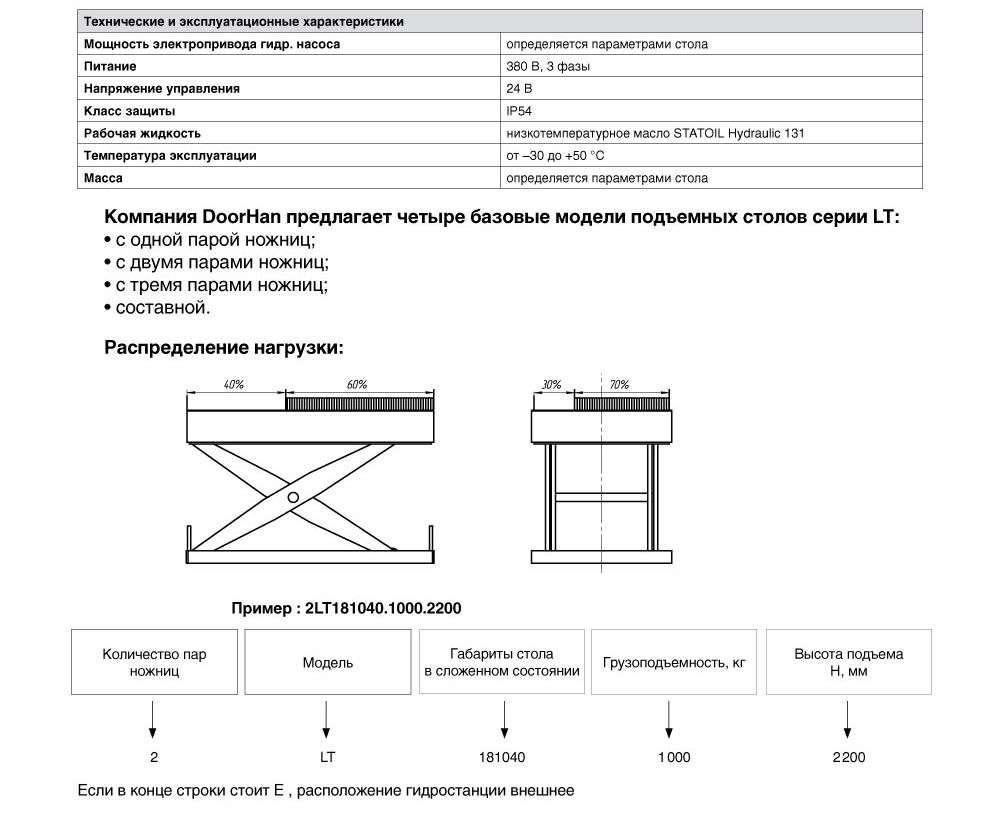

Технические характеристики

Артикул	Грузоподъ- емность, кг	Длина, мм	Ширина, мм	Высота Hmin, мм	∆H рабочая, мм	Количество гидроцилиндров	Время подъема t, сек.	Мощность N, кВт
LT201235.1000.1300	1000	2000	1200	350	1300	1	36	0,75
LT202035.1000.1300	1000	2000	2000	350	1300	1	36	0,75
LT251535.1000.1400	1000	2500	1500	350	1400	1	38	0,75
LT252035.1000.1400	1000	2500	2000	350	1400	1	38	0,75
LT202040.2000.1300	2000	2000	2000	400	1300	1	23	2,2
LT251540.2000.1400	2000	2500	1500	400	1400	1	23	2,2
LT252040.2000.1400	2000	2500	2000	400	1400	1	23	2,2
LT302040.2000.1400	2000	3000	2000	400	1400	1	23	2,2
LT302440.2000.1400	2000	3000	2400	400	1400	1	23	2,2
LT352040.2000.1400	2000	3500	2000	400	1400	2	47	2,2
LT352440.2000.1400	2000	3500	2400	400	1400	2	47	2,2
LT202040.3000.1300	3000	2000	2000	400	1300	2	47	2,2
LT251550.3000.1400	3000	2500	1500	500	1400	2	47	2,2
LT252050.3000.1400	3000	2500	2000	500	1400	2	47	2,2
LT302050.3000.1400	3000	3000	2000	500	1400	2	47	2,2
LT302450.3000.1400	3000	3000	2400	500	1400	2	47	2,2
LT352050.3000.1400	3000	3500	2000	500	1400	2	47	2,2
LT352450.3000.1400	3000	3500	2400	500	1400	2	47	2,2
LT402050.3000.1400	3000	4000	2000	500	1400	2	47	2,2
LT402450.3000.1400	3000	4000	2400	500	1400	2	47	2,2

Артикул	Грузоподъ- емность, кг	Длина, мм	Ширина, мм	Высота Hmin, мм	∆H рабочая, мм	Количество гидроцилиндров	Время подъема t, сек.	Мощность N, кВт
2LT131035.500.1500	500	1300	1000	350	1500	1	26	0,75
2LT181040.1000.2200	1000	1800	1000	400	2200	1	35	2,2
2LT181240.1000.2200	1000	1800	1200	400	2200	1	35	2,2
2LT201240.1000.2200	1000	2000	1200	400	2200	1	35	2,2
2LT221245.1000.2800	1000	2200	1200	450	2800	1	43	2,2
2LT221545.1000.2800	1000	2200	1500	450	2800	1	52	2,2
2LT222045.1000.2800	1000	2200	2000	450	2800	1	52	2,2
2LT301265.2000.3600	2000	3000	1200	650	3600	2	123	2,2
2LT301565.2000.3600	2000	3000	1500	650	3600	2	123	2,2
2LT302065.2000.3600	2000	3000	2000	650	3600	2	123	2,2
2LT301275.3000.3600	3000	3000	1200	750	3600	2	123	2,2
2LT301575.3000.3600	3000	3000	1500	750	3600	2	123	2,2
2LT302075.3000.3600	3000	3000	2000	750	3600	2	123	2,2

Артикул	Грузоподъ- емность, кг	Длина, мм	Ширина, мм	Высота Hmin, мм	∆H рабочая, мм	Количество гидроцилиндров	Время подъема t, сек.	Мощность N, кВт
3LT151070.500.2700	500	1500	1000	700	2700	1	47	0,75
3LT151270.500.2700	500	1500	1200	700	2700	1	47	0,75
3LT181265.1000.3400	1000	1800	1200	650	3400	1	68	0,75
3LT181565.1000.3400	1000	1800	1500	650	3400	1	68	0,75
3LT201265.1000.3400	1000	2000	1200	650	3400	1	68	0,75
3LT251563.1000.4500	1000	2500	1500	630	4500	1	91	0,75
3LT201283.2000.3800	2000	2000	1200	830	3800	2	68	2,2
3LT201583.2000.3800	2000	2000	1500	830	3800	2	68	2,2
3LT251583.2000.4500	2000	2500	1500	830	4500	2	91	2,2

*Изготавливаются индивидуально, под требования заказчика

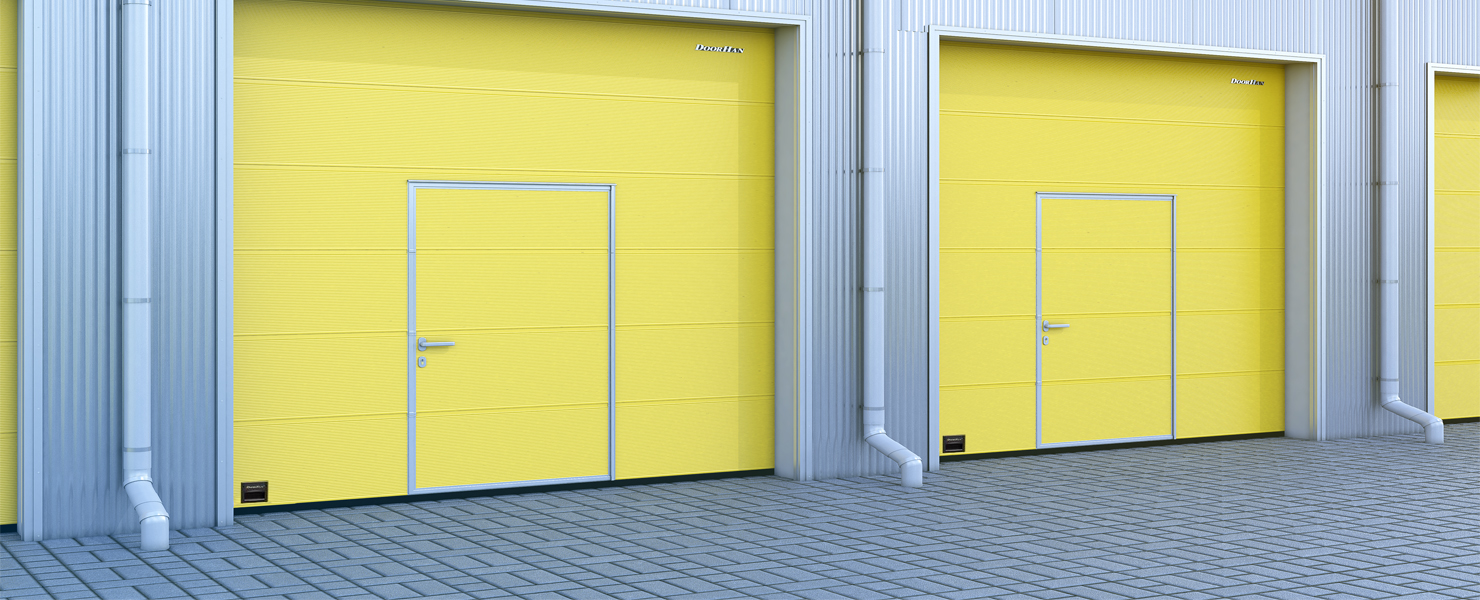

Промышленные из сэндвич-панелей ISD01

Данная серия ворот спроектирована специально для перекрытия больших проемов на промышленных объектах.

Подробнее

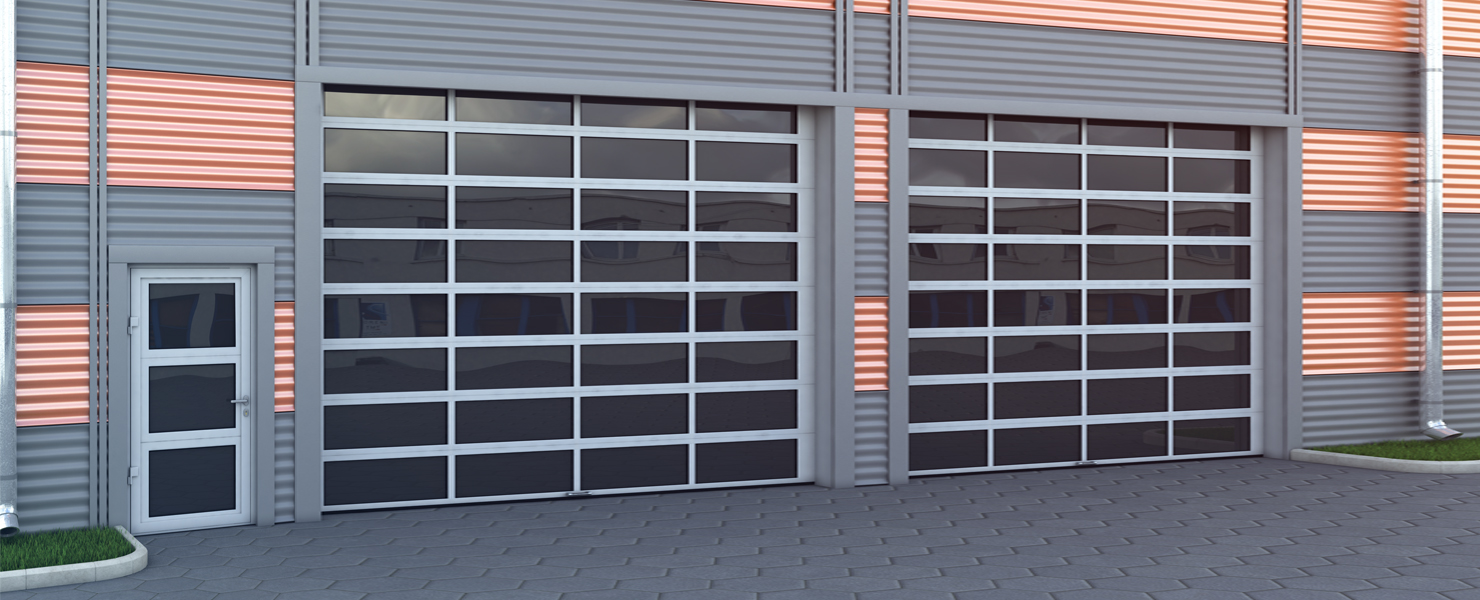

Промышленные из панорамных панелей ISD02

Идеальный вариант для перекрытия проемов в автомобильных салонах и других зданиях с остекленными фасадами.

Подробнее

Промышленные из панорамных панелей ISD02

Масса
Артикул	Масса, кг
DHOUSL-90-2500	715
DHOUSL-60-2500	1127
DHOUSL-45-2500	1324
DHOUSL-30-2500	1792

ПЕРЕГРУЗОЧНОЕ ОБОРУДОВАНИЕ

СПЕЦПРЕДЛОЖЕНИЕ!

наши изделия это:

Спутник это больше, чем хороший сервис!

ПРОФЕССИОНАЛИЗМ

КОМПЛЕКСНЫЙ ПОДХОД

ГАРАНТИЯ

ЦЕНОВАЯ ВЫГОДА

СКОРОСТЬ
